IBM ServeRAID C100配置指南

4326 2

ServeRAID C100软件阵列是一个主板集成的软件阵列功能,公司新采购的X3250M4的机器就自带此阵列。以前用阵列卡的时候基本都是用serveguide引导配置,或者在服务器启动时会有ctrl+a的配置SCSI Raid的选项进去配置的,而C100则是直接进入BOIS里进行设定。

如何配置阵列

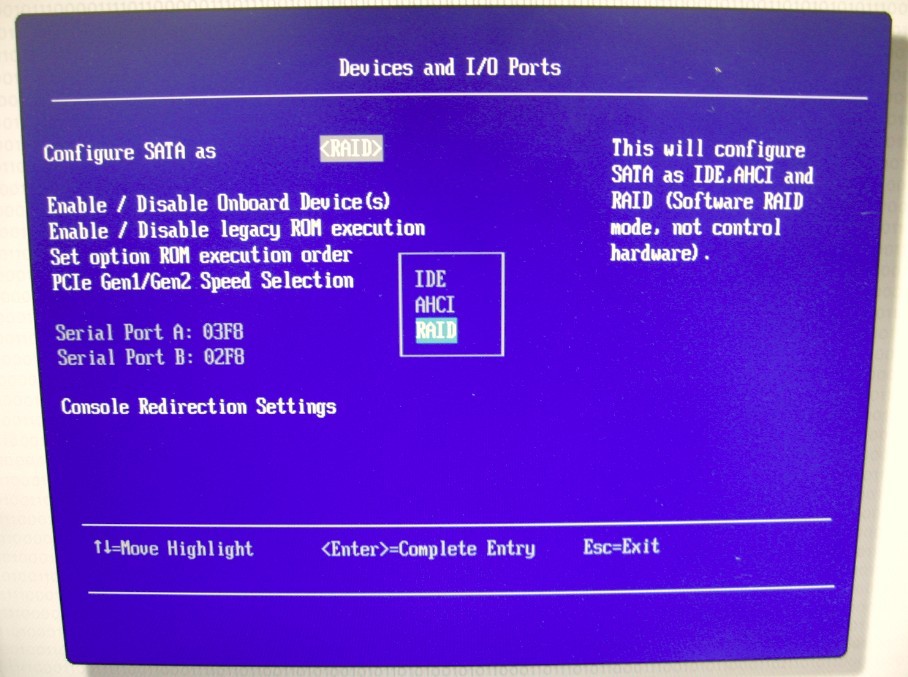

1.开机按F1进入UEFI配置界面,首先需要开启软件阵列功能,选择System Settings->Device and I/O Ports->Configure SATA as xxx,把默认的IDE修改为RAID,然后保存配置,重启机器,机器启动后再次按F1进入UEFI配置界面。
注:如果是安装不支持ServeRAID C100软件阵列的操作系统,Configure SATA as的选项需要恢复为默认的IDE。

C100阵列配置

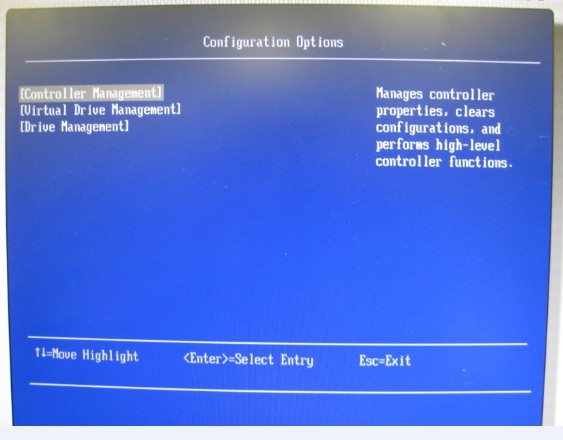

2.进入阵列配置界面,选择System Settings->Storage->LSI Software RAID Configuration Utility

C100阵列配置

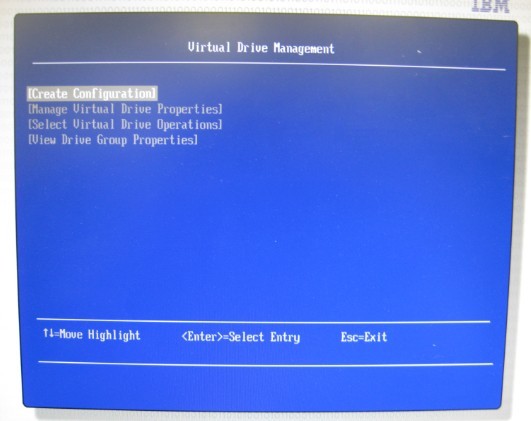

3.选择Virtual Driver Management

C100阵列配置

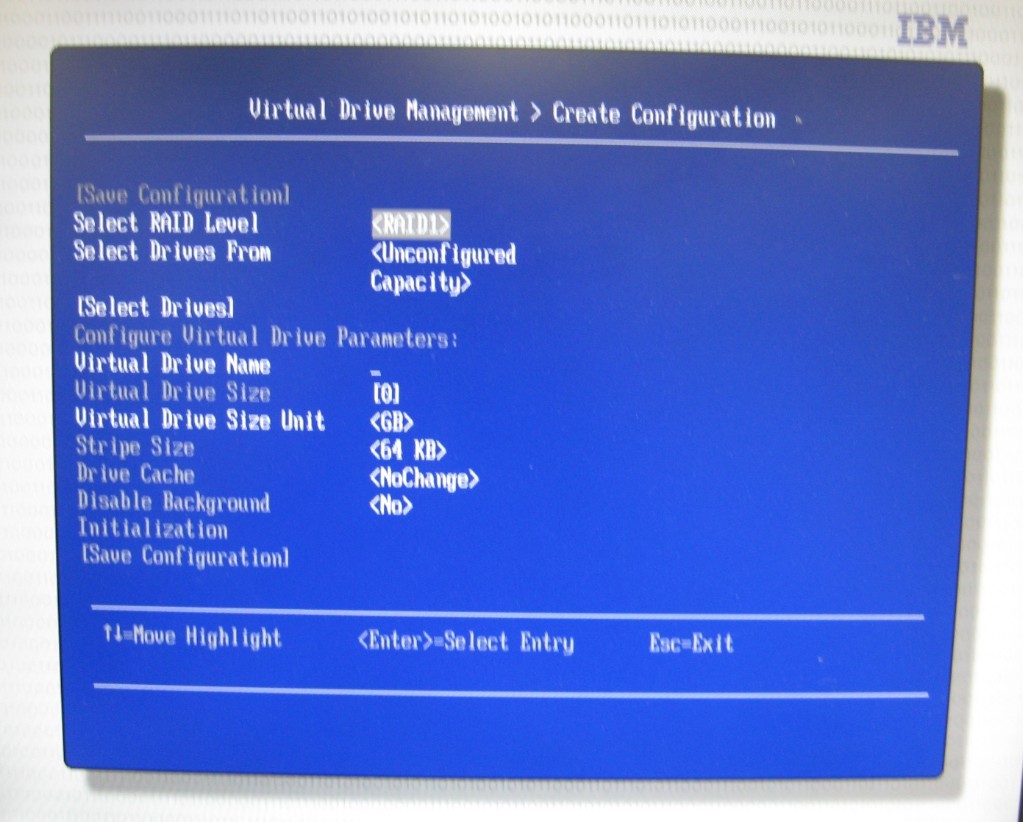

4.选择Create Configuration,在Select RAID Level里选择RAID级别,ServeRaid C100可以支持RAID0和RAID1,示例中选择配置RAID1。

C100阵列配置

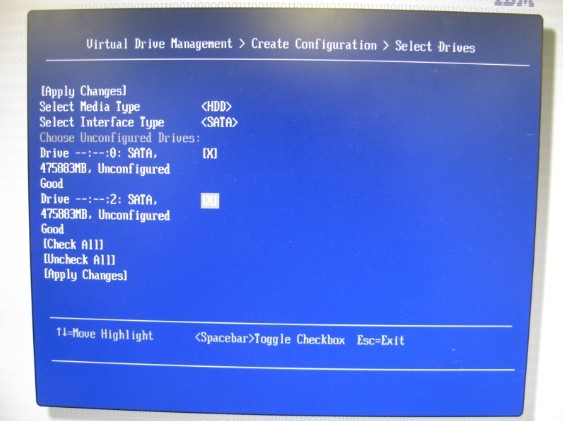

5.在Select Drives中选择配置在RAID1里的硬盘,选择两块硬盘,在硬盘后面的方框里按空格键打上x,最后选择Apply Changes

C100阵列配置

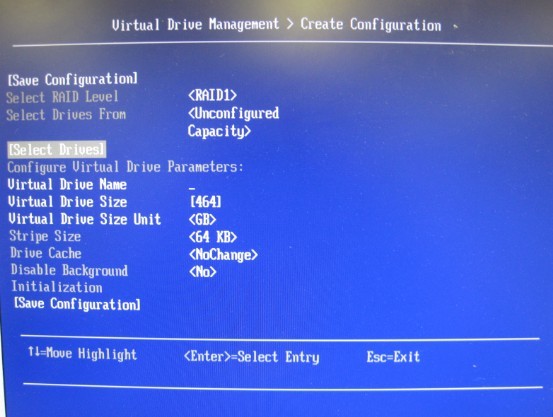

6.选择好硬盘后,可以看到在Virtual Driver Size中自动出现了阵列的容量,确认无误后选择Save Configuration

C100阵列配置

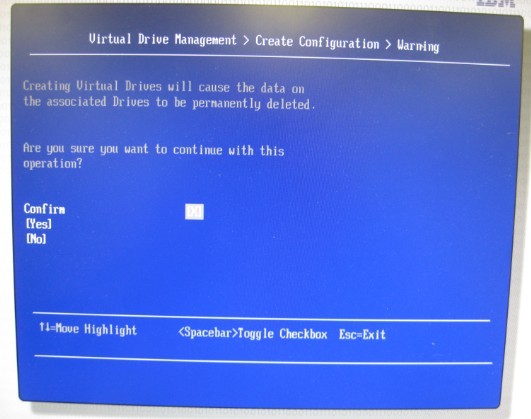

7.在接下来的确认画面中,按空格键在Confirm选项后打上X,然后选择Yes确认。tiandi感觉从第5部开始就是一直是确认过程,重复了3遍,有点多啊。

C100阵列配置

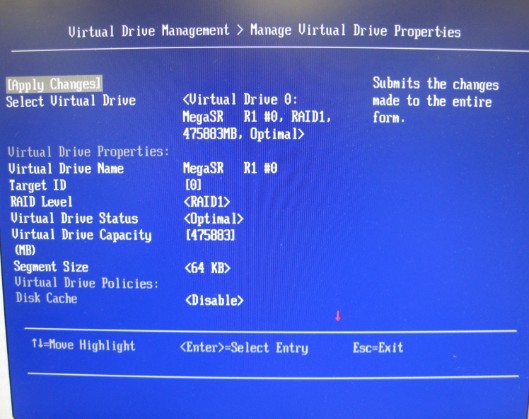

8.在Virtual Driver Management->Manage Virtual Drive Properties选项中,可以查看刚刚创建的RAID的状态,我们可以看到阵列是RAID1状态是Optimal,是正常的状态。

C100阵列配置

如何删除阵列

选择Virtual Drive Management->Select Virtual Drive Operations,选择Delete Virtual Drive,回车。然后按下方的start operation,可完成删除阵列。tiandi一开始的时候就没按start operation,还再想怎么删除阵列不起作用,狂汗。

C100阵列配置

如何设置热备份硬盘

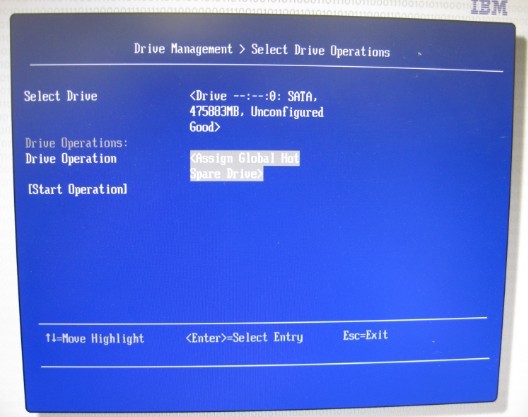

1.选择Drive Management->Select Drive Operations,在Select Drive中选择需要设置为Hot Spare盘的硬盘,在Drive Operation中选择Assign Global Hot Spare Drive,然后选择Start Operation执行操作。

C100阵列配置

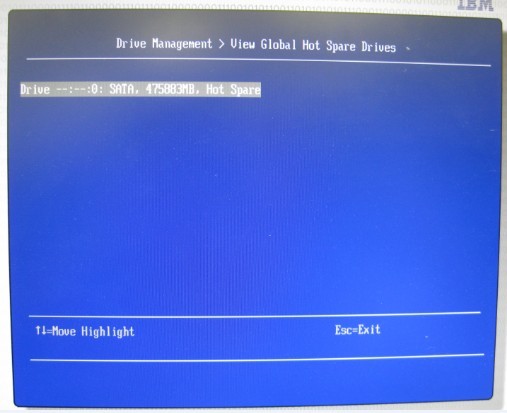

2.在Drive Management->View Global Hot Spare Drives中可以查看设置好的Hot Spare硬盘

C100阵列配置

3.同样在Drive Management->Select Drive Operations界面中可以将Drive Operation选择为Unassign Hot Spare Drive来取消Hot Spare硬盘,但记得尼玛的同样要start_operation才行。

硬盘掉线如何恢复

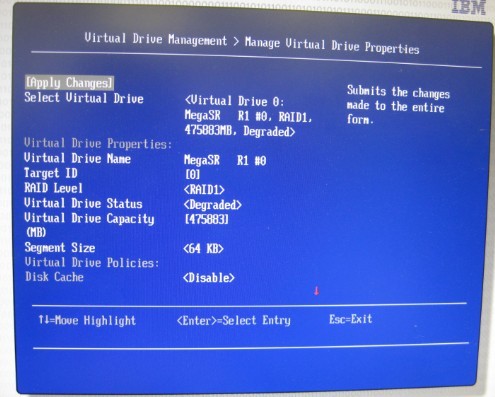

1.如果发生硬盘掉线情况,首先在Virtual Drive Management->Manage Virtual Drive Properties界面中,可以看到RAID1是处于Degraded状态的。

C100阵列配置

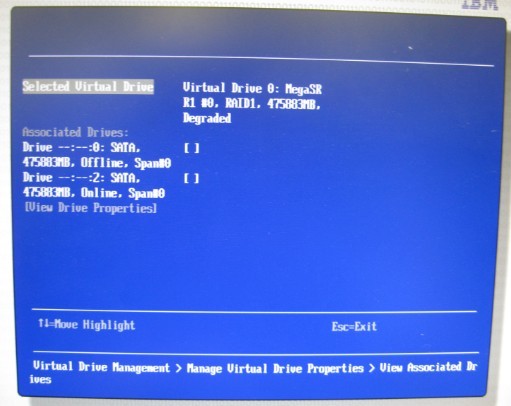

2.进一步选择View Associated Drivers,可以看到Drive0是处于Offline状态,

C100阵列配置

3.选择Drive Management->Select Drive Operations界面中选择Offline的Drive0,在Drive Operation中选择Rebuild,选择Start Operation开始阵列重建(Rebuild)操作

C100阵列配置

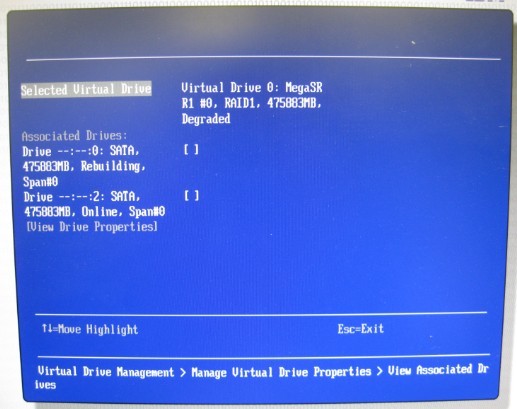

4.然后我们可以看到Drive0处于Rebuilding状态,完成后会恢复成Online状态,RAID1将恢复成Optimal状态。

C100阵列配置

如何在一个RAID上创建多个Virtual Drive

在某些特定情况下,我们可能需要把一个RAID划分为2个或者多个Virtual Drive,下面以建立一个两块盘的RAID0为例来说明:

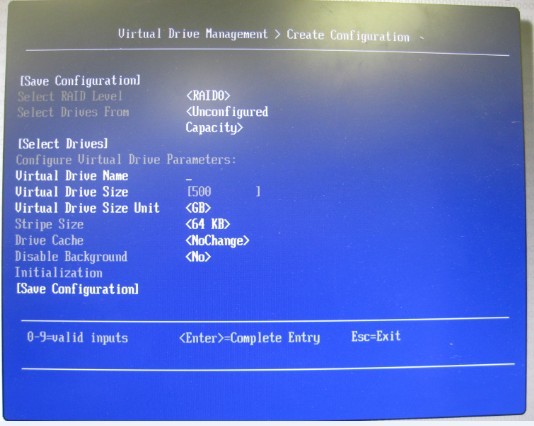

1.建立一个RAID0,全部容量是929GB,这里我们先建立一个500GB的Drive Group,在Virtual Drive Size选项中把929GB修改为500GB,然后选择Save Configuration,在确认画面中按空格选中Confirm后用Yes确认完成Virtual Drive0的创建。

C100阵列配置

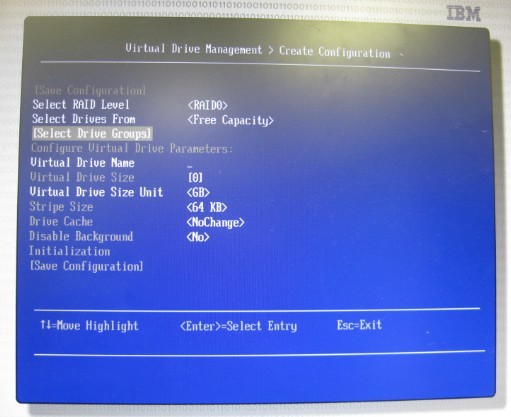

2.下面创建第二个Virtual Drive,在Virtual Drive Management->Create Configuration,将Select Drives From选项选为Free Capacity

C100阵列配置

3.选择Select Drive Groups,按空格选中之前建立的929GB的RAID0,按Apply Changes确认,Virtual Drive Size部分是之前剩余的429G空间。选择Save Configuration,在确认画面中按空格选中Confirm后用Yes确认。

C100阵列配置

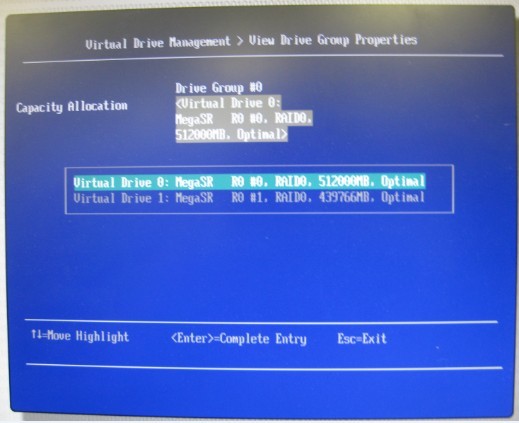

4. 在Virtual Drive Management->View Drive Group Properties界面中,我们可以看到在一个RAID0上建立的两个Virtual Drive,分别是500GB的Virtual Drive0和429GB的Virtual Drive1

C100阵列配置

如何确认硬盘状态

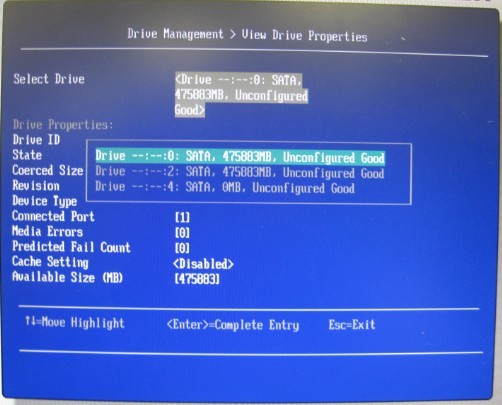

选择Drive Management->View Drive Properties,在Select Drive上按回车可以看到硬盘的数量和状态,在图里中我们看到安装了2块500G的硬盘,状态是Unconfigured Good,可以配置阵列。

C100阵列配置
